Стеновая опалубка

При возведении стен с использованием технологии монолитного строительства могут применяться несколько типов опалубки. В строительстве крупных объектов гражданского и промышленного назначения актуальна съемная щитовая опалубка, позволяющая быстро возводить длинные и высокие стены. В частном секторе применяется несъемный тип опалубочных систем, позволяющих производить заливку целого здания по готовому контуру. Каждая из разновидностей имеет свои плюсы и минусы, а также особенности устройства.

Устройство съемной щитовой опалубки стен

Первым этапом сборки съемной опалубки является составление детального проекта, в котором должны быть учтены все типовые и геометрические особенности возводимой конструкции. Также до установки и закрепления формовочного комплекса производятся соответствующие расчеты, определяющие:

• оптимальную толщину стены с учетом климатических особенностей и несущей способности архитектурных элементов и опалубки;
• марку бетона и армирующих элементов.

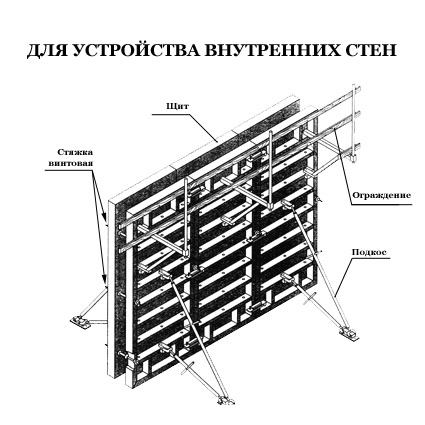

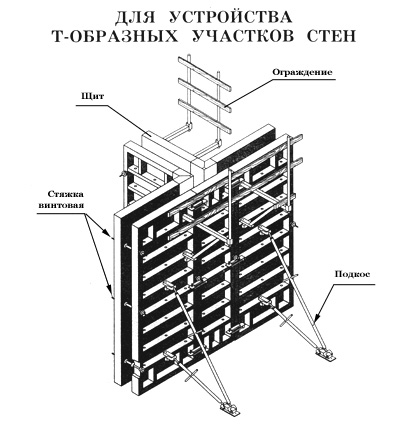

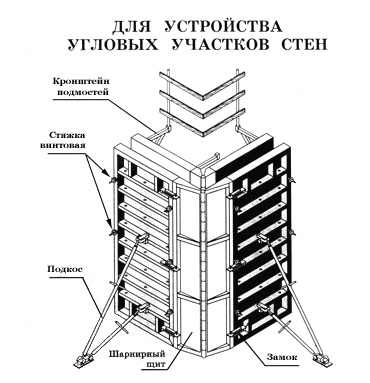

Схемы установки съемной щитовой опалубки для различных вариантов стен

После составления технологического плана переходят к процессу устройства опалубочной системы, который включает в себя:

• соединение щитов опалубки между собой с использованием замковых механизмов и стяжек;
• монтаж палубного полотна из водостойкой фанеры;
• раскрепление опалубки подкосами;
• монтаж армирующих элементов;
• соединение готовых блоков (щитов), стоящих параллельно с применением стяжных винтов.

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа, обеспечивающих надежную фиксацию и достаточный уровень прочности. В прямолинейных сегментах могут применяться клиновые и универсальные замки. Для скрепления угловых щитов используются шкворни или специальные стяжки. После формирования блока требуемых габаритов необходимо закрепить его в вертикальном положении и создать условия для 100%-ной устойчивости.

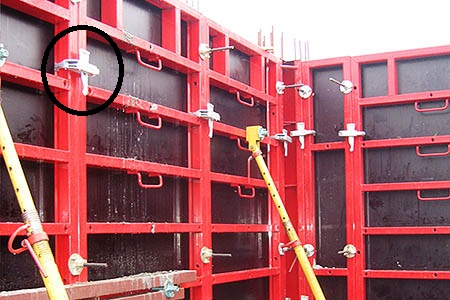

Щиты стеновой опалубки соединяются в последовательные сегменты при помощи замков различного типа.

Монтаж полотна палубы может производиться в горизонтальном или вертикальном положении, в зависимости от размеров  каркаса опалубки. Фиксация контактной поверхности к ребрам каркаса осуществляется посредством специальных крепежных устройств, вид которых также зависит от разновидности опалубочной системы.

Зафиксировать комплекс опалубочных щитов в вертикальном положении, а также произвести юстировку помогут подкосы. Существует две разновидности данных устройств: двухуровневые  и одноуровневые. Они отличаются несущей способностью и механизмом распределения нагрузки. Двухуровневый подкос применяется для более габаритных конструкций с высоким показателем нагрузок.

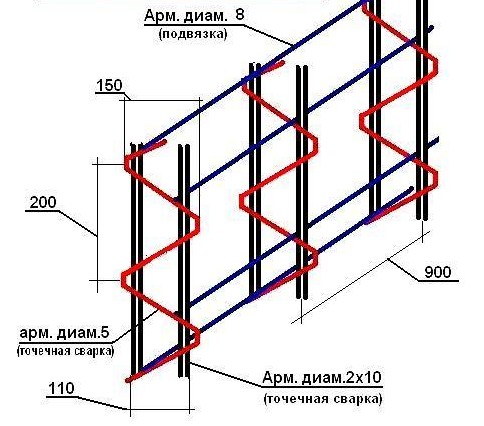

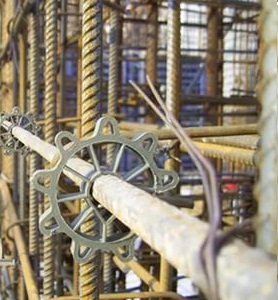

Армирование формы для заливки осуществляется в соответствии технологическими требованиями, предъявляемыми к конструкции. На основании функционала стены (несущая или нет) выбирается тип арматуры (вид, толщина и т.д.). При размещении армирующего элемента между щитами опалубки должно оставаться достаточное пространство, которое займет бетон, сформировав внешние кромки плиты. Для обеспечения неподвижного положения арматуры внутри опалубки используются специальные фиксаторы.

После установки сегментов опалубки в вертикальное положение (параллельно) и укладки арматурных элементов осуществляется их скрепление стяжным винтом, обеспечивающим надежную сцепку между параллельными стенками опалубки. После завершения данного этапа и проведения всех необходимых инженерно-технических проверок может начинаться подача бетонной смеси.

Устройство несъемной опалубки стен

Опалубка несъемного типа для строительства монолитных конструкций может иметь различную форму. Кроме основных функций материал, используемый для создания формовочного пространства, играет роль утеплителя, поэтому использование данного вида опалубки целесообразно в малоэтажном частном строительстве. Как правило, в данном случае используются пенополистероловые блоки.

Устройство данного типа опалубки для монолитных стен заключается в формировании формовочного контура путем соединения полимерных блоков посредством профилей, уже установленных на каждом из элементов. Толщина стены зависит от применяемой разновидности блоков. Заливку стены можно начинать после скрепления блоков, армирования формы и проведения всех проверок.
