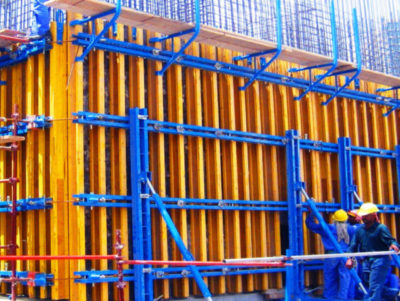

Балочно-ригельная опалубка
Балочно-ригельная опалубка это особая универсальная система многоразового использования для монтажа монолитных строительных конструкций практически любой пространственной и геометрической конфигурации. Отличительная особенность данной системы заключается в применении специальных двутавровых балок для фиксации положения контактной палубы из влагостойкой ламинированной фанеры. Благодаря этому существует возможность применения одного опалубочного комплекта для возведения вертикальных, горизонтальных и радиальных бетонных монолитов.
Технические характеристики
- Высота щитов: 1.0 - 6.0 м
- Масса щитов: 55 кг/м²
- Допускаемое давление бетонной смеси: до 100 кН/м²
- Оборачиваемость: не менее 40 раз
- Покрытие: краска
Сфера применения
Конструктивные особенности балочно-ригельной опалубки позволяют использовать ее для монтажа:
- вертикальных стен без ограничения площади бетонной поверхности;
- перекрытий, навесов, козырьков и других горизонтальных конструкций;
- радиусных монолитов с радиусом закругления от двух метров;
- строительных конструкций сложной пространственной конфигурации;
- стеновых пересечений, примыканий, проемов и колонн без использования угловых и доборных опалубочных элементов.
Балочно-ригельные системы используют при возведении новых объектов, капитальных ремонтах, реконструкции зданий и сооружений, а также для восстановления или изменения размеров отдельных строительных конструкций.
Преимущества данного вида оборудования
В сравнении с аналогичными по габаритам и приспособлению конструкциям, эта система имеет ряд существенных преимуществ. К их числу стоит отнести:
- Высокий уровень несущей способности позволяет надежно закрепить целостную конструкцию и обеспечить устойчивость к различному роду деформациям или нагрузкам.
- В разобранном виде материал компактен и удобен для транспортировки и загрузки.
- Идеально ровная поверхность не теряет своей первозданности после установки в стыковочные пазы.
- Простота в работе и сборке.
- Универсальность и возможность адаптировать материал под любую форму постройки.
Устройство опалубки
Основными конструктивными элементами балочно-ригельной системы являются деревянные двутавровые балки, фанерные листы и стальные скрепляющие ригели. Для соединения собранных щитов устанавливаются специальные вставки. Формирование торцевых окончаний производится при помощи фиксируемого дистанера.
Сборка опалубочных щитов производится на ровной поверхности, на которую параллельно укладывают необходимое количество ригелей. После этого на них перпендикулярно кладут две балки и закрепляют их при помощи специальных хомутов. Потом размещают остальные балки на одинаковом расстоянии друг от друга. Во время сборки отдельных элементов опалубки рекомендуется использовать заранее подготовленные шаблоны.

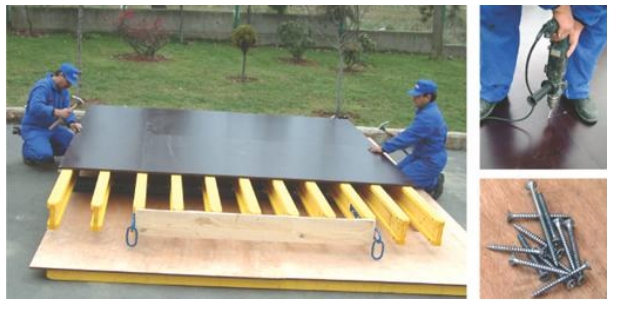

На уложенные деревянные двутавры кладут листы фанеры и фиксируют их положение на балках саморезами. Наносится разметка для сверления отверстий под стяжные болты, которые соединяют контактную палубу с ригелями и противоположным опалубочным щитом. Готовую конструкцию поднимают краном и устанавливают на монтажное место.

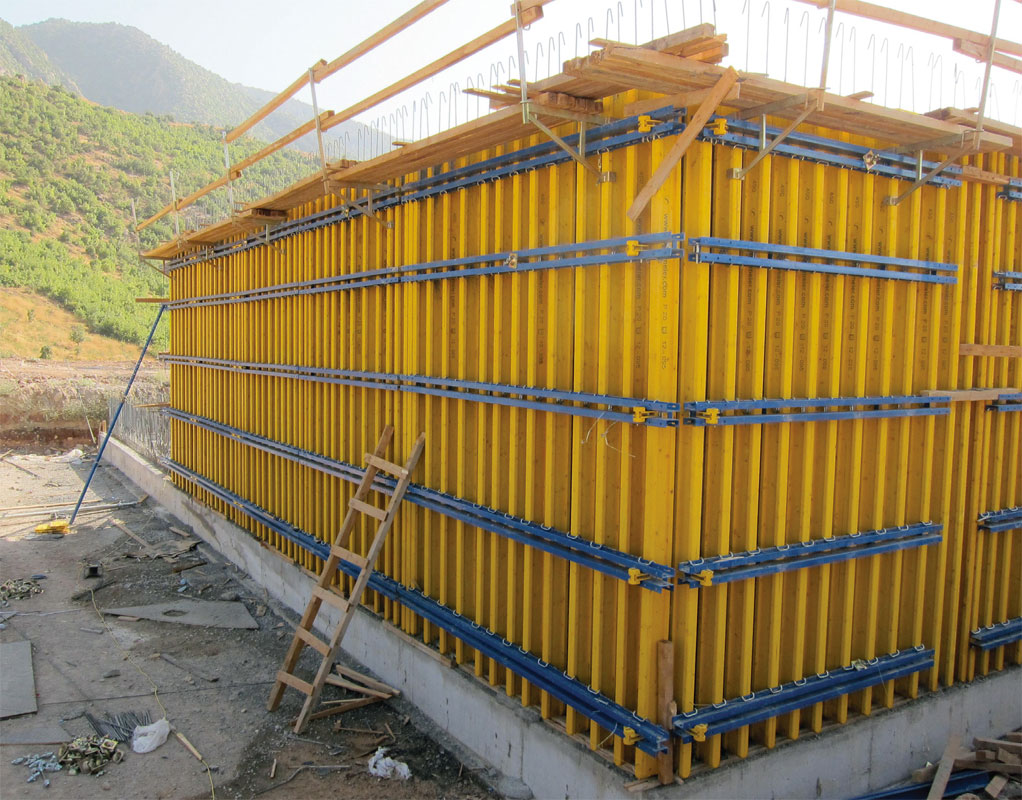

В результате каждая опалубочная стена представляет собой систему их контактной палубы и стальных ригелей, между которыми зажаты двутавровые балки для обеспечения необходимой формы и прочности. Устойчивость конструкции обеспечивается дополнительными комплектующими в виде: стоек, упоров, подкосов, стяжных винтов и других деталей. Для обеспечения подачи бетонной смеси на высоте в комплект балочно-ригельной опалубки могут входить кронштейны для установки подмостей.
Требования к квалификации работников
Сборка и установка балочно-ригельных систем должна производиться квалифицированными рабочими под руководством мастера, прошедшего специальное обучение. Это обусловлено наличием возможного повышения весовых нагрузок на конструкцию при одновременной укладке большого количества бетонной смеси. В этих случаях любые нарушения технологии сборки опалубочной системы могут привести к ее разрушению и значительным затратам на восстановление рабочего процесса. Однако сам процесс монтажа конструкции не отличается большой трудоемкостью и технической сложностью.
